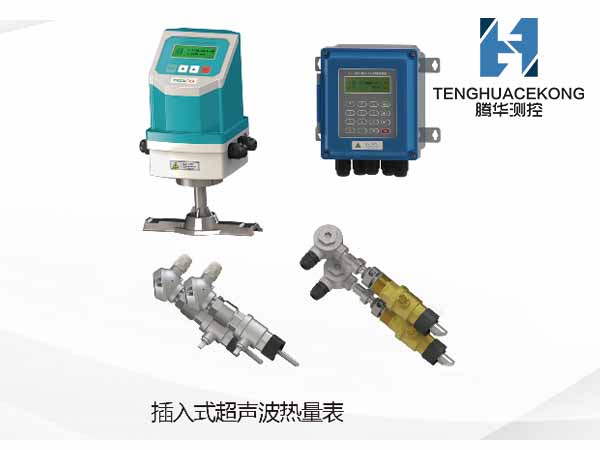

THLSZ系列插入式超声波流量计广泛应用于工业现场中各种液体的在线流量计量。主机分为传感器分为外缚式、插入式、管段式等。可完成各种液体的流量测量，具有安装简单，测量精度高，无压力损失等优点。

1.插入式超声波技术参数

测量精度：1.0级

重 复 性：优于0.2%

测量周期：500ms (每秒2次，每个周期采集128组数据)

工作电源：8~36VDC

流速范围：（0.25-12）m/s(流速分辨率0.001m/s)

显    示：2×10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等

操    作：4×4轻触键盘 (F4主机磁性4按键) 操作

信号输入：◇3路4-20mA模拟输入,精度0.1%,可输入压力、液位、温度等信号

2路三线制PT100铂电阻为热量表

信号输出：◇1路隔离RS485输出

1路4-20mA或0-20mA输出

1路隔离OCt (脉冲宽度6~1000ms之间可编程，默认200ms)

1路继电器输出 (脉冲宽度200ms )

数据存储：选配内置数据存储器（SD卡) 可存储时间、瞬时流量、累积流量、信号状态等，通过专用软件可将数据导入计算机，便于统计与管理。

通讯协议：MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议。

其它功能：自动记忆前512天、前128个月、前10年正/负/净累积流量

自动记忆前30次上、断电时间和流量并可实现流量的自动或手动补加，可通过MODBUS协议读出。

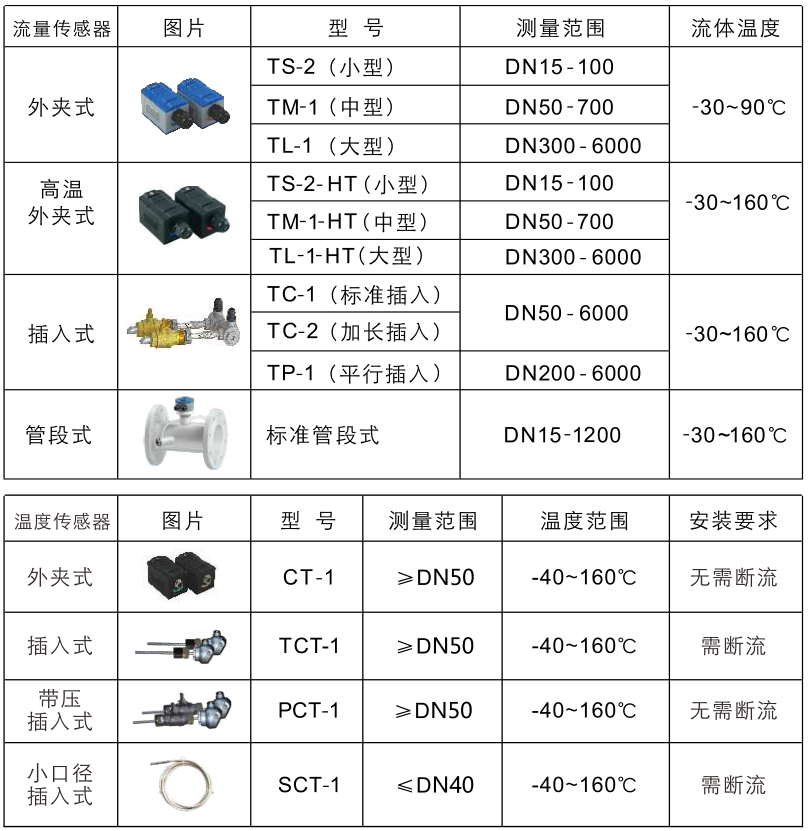

2.传感器类型

3.安装要求

选择安装点是能否正确测量的关键，选择安装点必须考虑下列因素的影响：满管、稳流、结垢、温度、压力、干扰。

满管

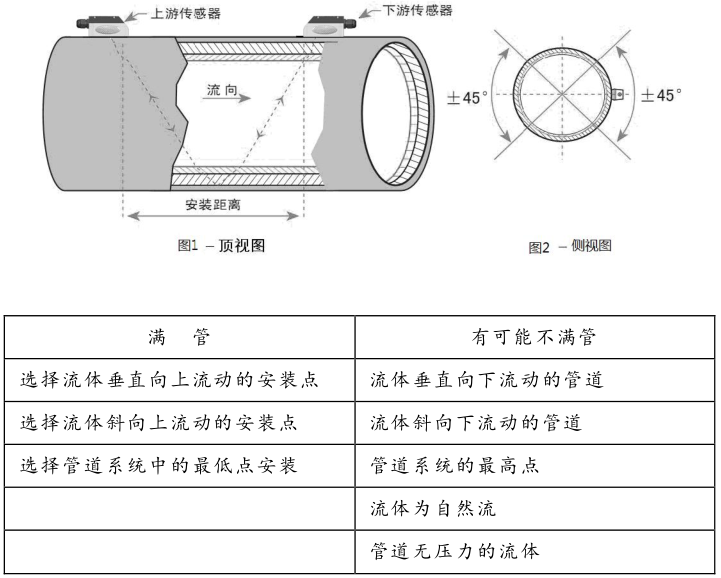

为保证测量精度和稳定性，测量点的流体必须充满管段（否则测量值会偏大或者不能测量）。所以应满足下列条件：两个传感器应该安装在管道轴面的水平方向上，在如图所示范围内安装，以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。
